Как да измерим точно фланците от неръждаема стомана? Това е въпрос, който получавам често като доставчик на фланци от неръждаема стомана. Независимо дали сте ентусиаст „направи си сам“, който работи върху домашен проект, или сте професионалист във водопроводната или производствената индустрия, получаването на точни измервания за вашите фланци е от решаващо значение. Малка грешка в измерването може да доведе до течове, разминаване и дори опасности за безопасността. И така, нека се потопим в детайлите и да научим как да измерваме правилно тези основни компоненти.
Разбиране на основите на фланците от неръждаема стомана
Преди да започнем измерването, важно е да имате основно разбиране за това какво представляват фланците от неръждаема стомана и защо се използват. Фланците от неръждаема стомана са плоски, кръгли дискове с отвори, които се използват за свързване на тръби, клапани, помпи и друго оборудване в тръбопроводна система. Те осигуряват начин за създаване на непропусклива връзка, която може лесно да се сглобява и разглобява за поддръжка или модификация.
Неръждаемата стомана е популярен избор за фланци, защото е устойчива на корозия, здрава и издръжлива. Той може да издържи на високи температури, налягания и силни химикали, което го прави подходящ за широк спектър от приложения, от водопроводни и ОВК системи до промишлени преработвателни предприятия.

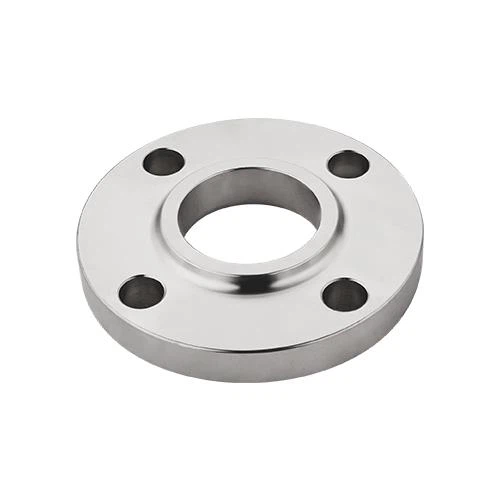

Предлагаме разнообразие от фланци от неръждаема стомана, включителноФланец за стоманена тръба с резба JIS от неръждаема стомана,Фланец на капака от неръждаема стомана DIN, иФланец за стоманена тръба от неръждаема стомана DIN с голям диаметър. Всеки тип има свои собствени уникални характеристики и приложения, така че е важно да изберете правилния за вашите нужди.
Инструменти, от които се нуждаете
За да измерите точно фланците от неръждаема стомана, ще ви трябват няколко основни инструмента. Ето какво ще ви трябва:
- Рулетка или линийка: Използва се за измерване на диаметъра и други размери на фланеца. Уверете се, че е точен и има ясни маркировки.
- Шублер: Шублер е по-прецизен измервателен инструмент, който може да се използва за измерване на дебелината, вътрешния и външния диаметър и други малки размери на фланеца. Дигиталните дебеломери са лесни за използване и осигуряват точни показания.
- Транспортир: Ако трябва да измерите ъгъла на челната страна на фланеца, транспортир може да ви бъде полезен. Това е особено важно за фланци, които се използват в приложения, където ъгълът на свързване е критичен.
- Пиломер: Пиломерът се използва за измерване на разстоянието между две повърхности. Полезно е за проверка на плоскостта на челната страна на фланеца и осигуряване на правилно уплътнение.
Измерване на диаметъра
Първата стъпка при измерването на фланец от неръждаема стомана е да се определи неговият диаметър. Има два вида диаметри, които трябва да измерите: външен диаметър (OD) и вътрешен диаметър (ID).
- Външен диаметър (OD): За да измерите външния диаметър, поставете ролетката или дебеломер в най-широката част на фланеца. Уверете се, че измервателният инструмент е перпендикулярен на лицето на фланеца за точно отчитане. Запишете измерването.
- Вътрешен диаметър (ID): Измерването на ID може да бъде малко по-трудно, особено ако фланецът има повдигната повърхност или яка. Ако фланецът има гладък отвор, можете да използвате дебеломер за директно измерване на диаметъра. Ако фланецът има изпъкнала повърхност, ще трябва да измерите диаметъра на отвора в основата на изпъкналата повърхност. Внимателно поставете шублера в отвора и измерете разстоянието през центъра.
Измерване на диаметъра на кръга на болта (BCD)
Диаметърът на кръга на болта е диаметърът на въображаемия кръг, който минава през центъра на отворите на болта във фланеца. Това е важно измерване, защото определя размера и стъпката на болтовете, които ще се използват за свързване на фланеца към други компоненти.
За да измерите BCD, ще трябва да измерите разстоянието между центровете на два срещуположни отвора за болтове. Поставете дебеломера или рулетката в центровете на отворите за болтовете и направете измерването. Уверете се, че измерването е взето от центъра на един отвор до центъра на противоположния отвор за точно отчитане.
Измерване на броя и размера на отворите за болтове
В допълнение към BCD, ще трябва също да измерите броя и размера на отворите за болтове във фланеца. Пребройте броя на отворите за болтове около обиколката на фланеца и го запишете.
За да измерите размера на отворите за болтове, можете да използвате дебеломер. Поставете шублера в отвора на болта и измерете диаметъра. Не забравяйте да измерите най-голямата част от отвора за точно отчитане. Размерът на отворите за болтове обикновено се определя от стандарт, като например Американския национален институт по стандартизация (ANSI) или Deutsches Institut für Normung (DIN).
Измерване на дебелината
Дебелината на фланеца е друго важно измерване. Той влияе върху здравината и издръжливостта на фланеца, както и способността му да издържа на налягане и температура.
За да измерите дебелината, използвайте дебеломер или микрометър. Поставете измервателния инструмент върху челната страна на фланеца и измерете разстоянието между горната и долната повърхност. Не забравяйте да измерите в няколко точки около фланеца, за да сте сигурни, че дебелината е постоянна.
Измерване на типа на лицето и покритието
Видът на лицето и покритието на фланеца също могат да повлияят на работата му. Има няколко различни типа лице, включително плоско лице (FF), повдигнато лице (RF) и пръстеновидно лице (RTJ). Всеки тип лице има свои уникални характеристики и се използва за различни приложения.
За да определите вида на лицето, проверете визуално фланеца. Плоският челен фланец има гладка, плоска повърхност, докато повдигнатият челен фланец има повдигната зона около отвора. Челният фланец на пръстеновидното съединение има жлеб за уплътнение на пръстена.
Завършването на лицето на фланеца също може да варира. Обичайните покрития включват гладки, назъбени и припокрити. Покритието влияе върху уплътнителните характеристики на фланеца и трябва да бъде избрано въз основа на изискванията за приложение.
Съвети за точно измерване
Ето няколко съвета, които ще ви помогнат да измерите точно фланците от неръждаема стомана:
- Почистете фланеца: Преди да направите каквото и да е измерване, уверете се, че фланецът е чист и без мръсотия, отломки и ръжда. Това ще гарантира, че измервателните инструменти правят добър контакт с повърхността и осигуряват точни показания.
- Използвайте правилния инструмент за работата: Различните измервания изискват различни инструменти. Уверете се, че използвате подходящия инструмент за всяко измерване, за да осигурите точност.
- Направете множество измервания: За да осигурите точност, направете няколко измервания на всяко измерение и осреднете резултатите. Това ще помогне за минимизиране на грешките и ще гарантира, че вашите измервания са възможно най-точни.
- Проверете за износване и повреда: Проверете фланеца за признаци на износване, повреда или корозия. Ако фланецът е повреден, това може да повлияе на точността на вашите измервания. В някои случаи може да се наложи да смените фланеца, преди да направите каквото и да е измерване.
Заключение
Точното измерване на фланци от неръждаема стомана е от съществено значение за осигуряване на правилно прилягане и непропусклива връзка. Като следвате стъпките, описани в тази публикация в блога и използвате правилните инструменти, можете да измерите своите фланци с увереност.
Ако сте на пазара за висококачествени фланци от неръждаема стомана, ние сме тук, за да ви помогнем. Ние предлагаме широка гама от фланци, за да отговорим на вашите нужди, а нашият екип от експерти може да ви помогне при избора на правилния фланец за вашето приложение. Независимо дали работите върху малък проект „Направи си сам“ или голяма индустриална инсталация, ние разполагаме с продуктите и експертния опит, за да свършим работата както трябва.
Ако имате въпроси или се нуждаете от допълнителна помощ, не се колебайте да се свържете с нас. Ще се радваме да чуем от вас и да ви помогнем с вашите нужди от фланци. Нека започнем разговор и да намерим идеалното решение за вашия проект.
